この記事ではTOTO製タンクS770Bのレバーハンドルの交換方法について解説しています。
今回の症状は「トイレタンクのレバーを回しても水が流れません。レバーが空回りしているような感触がします。」とのことでした。
実際に伺ったお客様宅での作業風景と共に解説していきますので、似たような症状でお困りの方は是非最後までお読みいただき参考にしていただけますと幸いです。
それではまずは原因について調査していきましょう！
※修理方法を教えて欲しいというお電話が増えておりますが、電話は修理受付窓口に繋がりますので修理方法についてはお伝えしておりません。
※ご自身で修理が難しい場合はお近くの水道修理業者までご依頼ください。
目次
今回使用する工具及び材料
TOTO製タンクS770Bのレバーハンドルの交換作業をする前に以下の工具と材料を用意してください。
使用する工具
・マイナスドライバー
・モンキーレンチ
・ゴム手袋（手が汚れるのであった方がいいです）
使用する材料
・TOTO レバーハンドル HH07146R

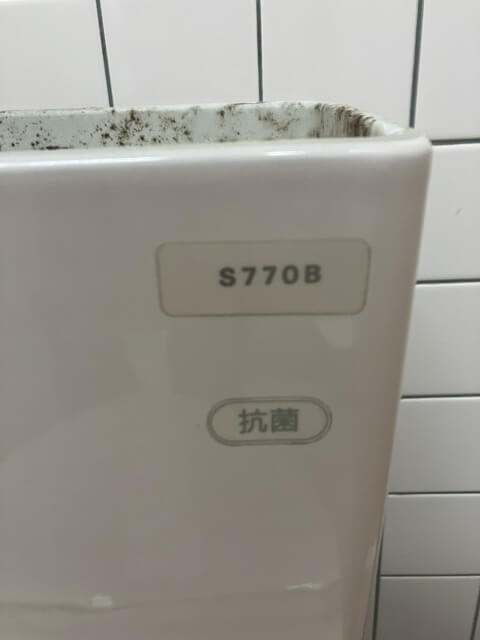

TOTO製タンクS770Bのレバーハンドルを交換する前に現場調査
まずは現場を調査して原因を特定します。
現場に到着後トイレの中を見せてもらいました。
このタンクのレバーを回しても水が流れないとのことなので、まずはタンクの中を確認してみます。

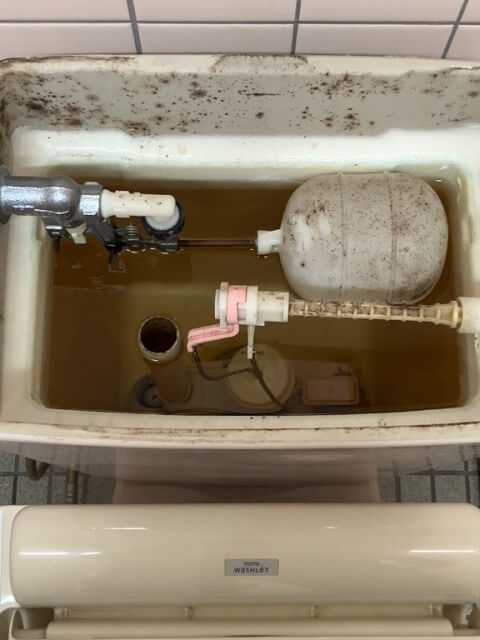

タンクの中を確認してみましたが特に使用に問題はなさそうです。

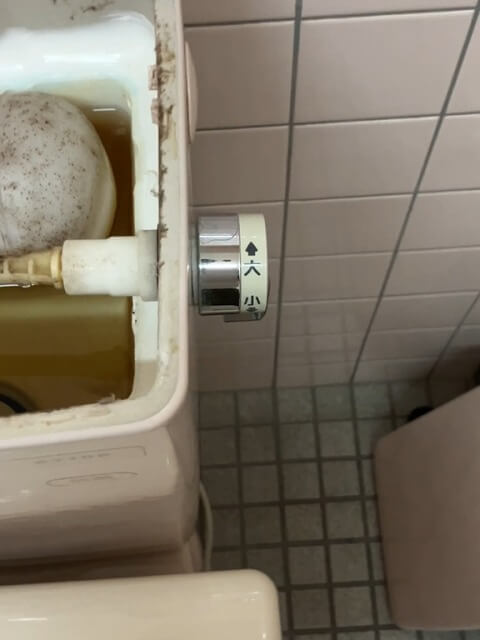

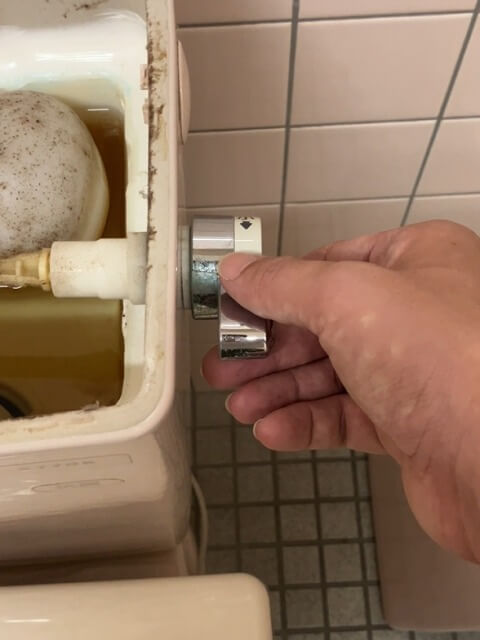

次は実際にレバーハンドルを回して確認してみます。
レバーハンドルを回してみると確かにスカスカしていて空回りしているような感触でタンクの中のレバーは動いていませんでした。
そしてレバーハンドルを引っ張ってみると

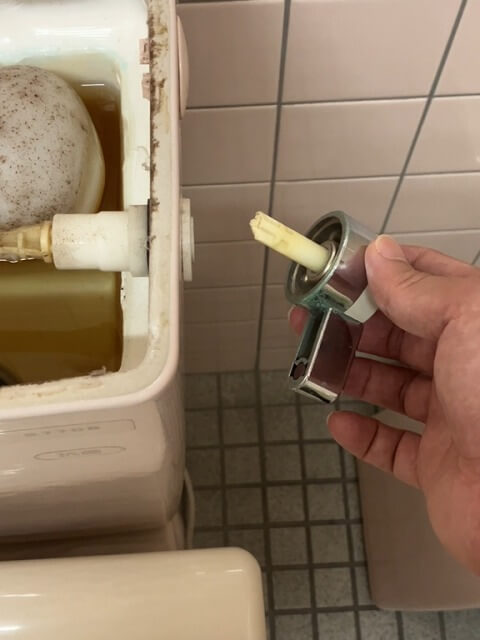

すぽっと抜けてしまい、よく見ると折れていました。
なるほど。
この部分が折れていることが原因でレバーが回らなかったようです。
原因がわかったので修理していきましょう！
それでは次項からTOTO製タンクS770Bのレバーハンドルの交換方法について解説していきます。
是非最後までお読みください！
TOTO製タンクS770Bのレバーハンドルの交換方法
それではS770Bのレバーハンドルの交換方法について解説していきます。

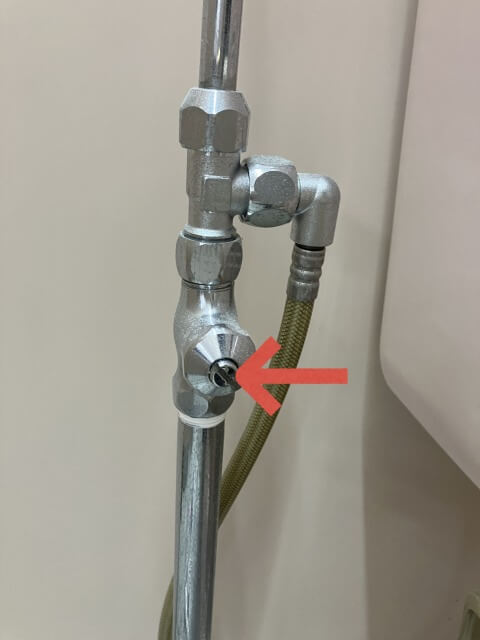

まずはアングル止水栓を閉めて水を止めます。
上の画像の赤矢印の部分にマイナスドライバーを挿して時計回りに回すと水が止まります。
もし固くて回らない場合やアングル止水栓が無い場合は水道メーターの横にあるバルブを閉めて家全体の水を止めてください。
水が止まったらタンクの中の水を排水します。

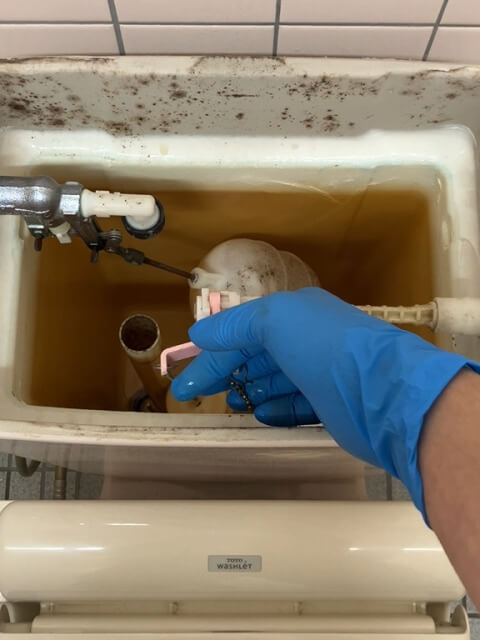

今回はレバーハンドルが回らないのでタンクの中にあるチェーン（レバーに繋がっています）を引っ張って排水します。
タンクの中の水を排水したらレバーハンドルを取り外していきます。

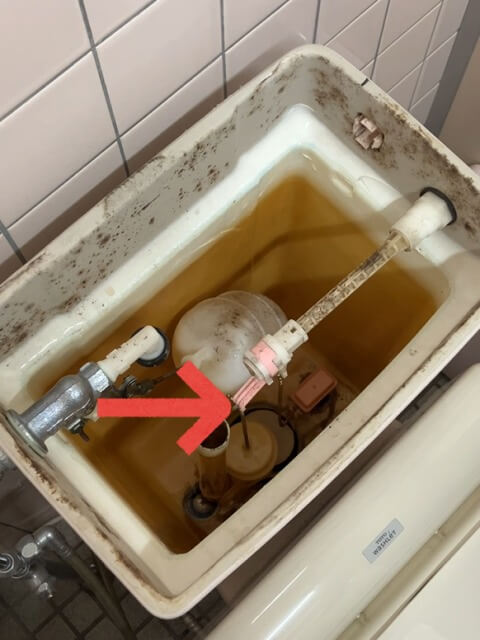

まずはチェーンを外します。
上の画像の赤矢印の部分にチェーンが引っかけてありますので、外してタンクの底に置いておきます。
チェーンは引っかける金具ごと取り外してください。
チェーンを外したらチェーンを引っかけていた部品（ピンクと白）を取り外します。

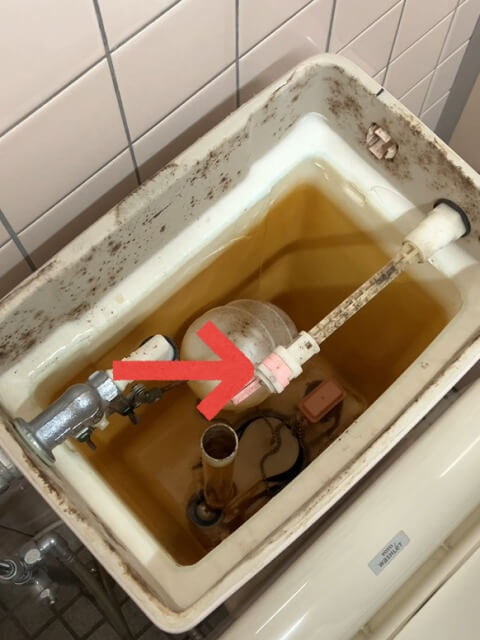

ピンクと白の部品をレバーと呼びますが、レバーを取り出すには先端に取り付けてあるピンを外す必要があります。
上の画像の赤矢印の部分にピンが刺さっていますので上方向に引き抜いてからレバーを左方向にずらして取り出してください。
レバーを取り出したら次はナットを回してレバーハンドルを外します。
※上の画像ではレバーハンドルの棒が無くなっていますが、折れて抜けています。
※作業工程は一緒ですので、このまま解説していきます。

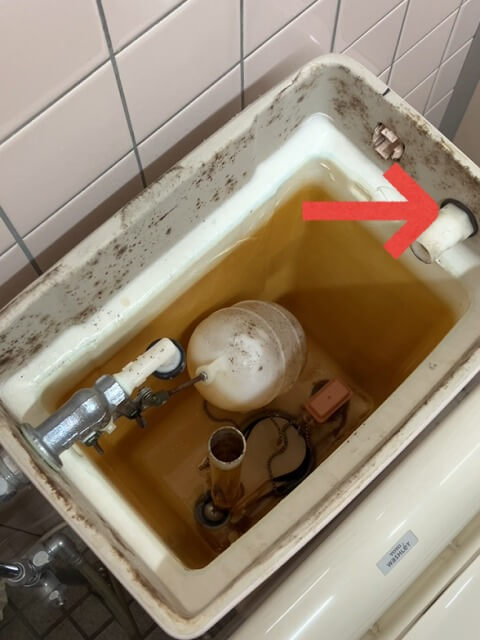

上の画像の赤矢印の部分がナットになります。
このナットをモンキーレンチで挟んで反時計回りに回すと外れます。
ナットが外れたら上の画像の赤矢印の部分を押し込んでハンドル部を取り出します。
取り出せたら交換する部品を準備します。
今回使用する部品はTOTO製のHH07146Rです。
取り付け方法は付属の説明書にも書かれていますが、この記事でも解説しておきます。
※ここから部品の名称は説明書通り書きますので、説明書の同梱部品の欄をご覧になりながらお読みください。
まずはレバーハンドルを取り付けます。

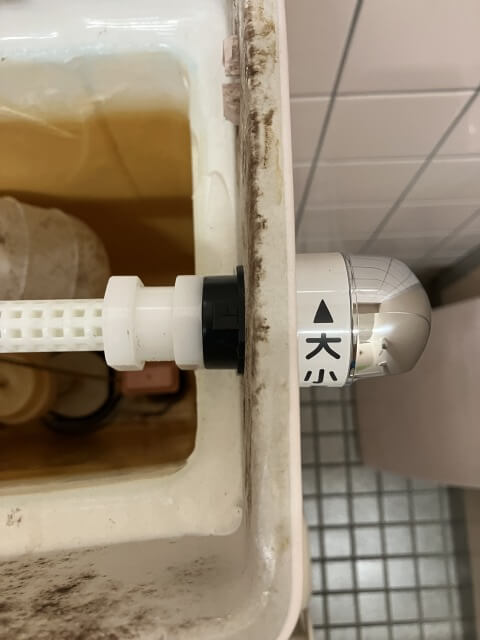

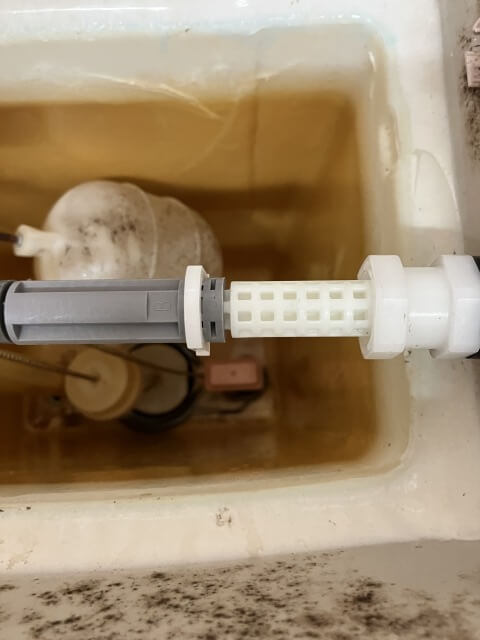

タンクの右側からレバーハンドルを挿して、左側からスペーサーとナットを取り付けます。
スペーサーは上から見たときに「上」の文字が見えるように挿してください。
また、ナットは手でぎゅっと締めこんでから90度程モンキーレンチで締めこんでください。
次はスペーサー（灰）を固定します。
「B」の文字が上から見えるようにした状態でレバーハンドルに挿して、ピンを挿して固定します。

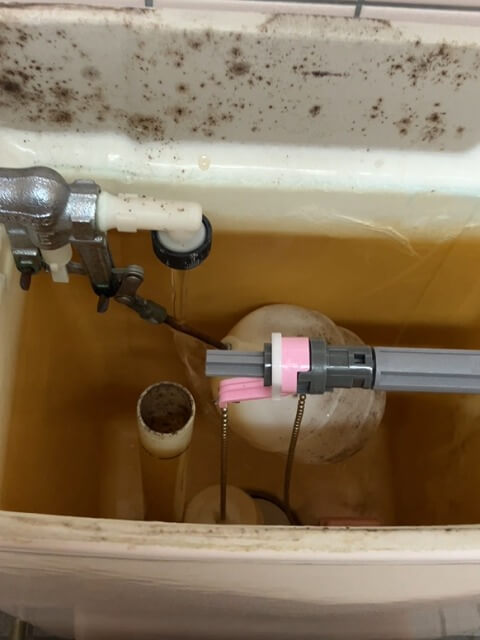

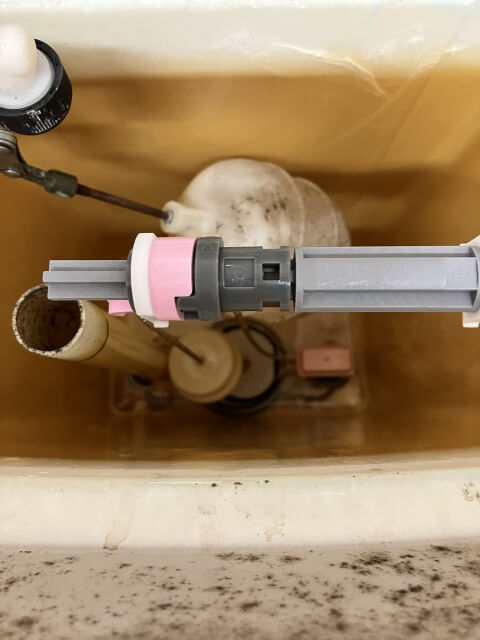

スペーサー（灰）を固定したら次はレバーを固定します。
レバー（灰）を先にスペーサー（灰）に取り付けますが、このとき「C」の文字が右側（「E」の文字が左側）になるように取り付けます。
レバー（灰）を取り付けたらレバー（ピンク）をレバー（灰）に取り付けてピンを挿して固定します。
最後にタンクの底に置いておいたチェーンをレバーに引っかけてください。
交換ができたらアングル止水栓を開けて通水します。
タンクに水が溜まったらレバーハンドルを回して使用に問題がないか確認します。

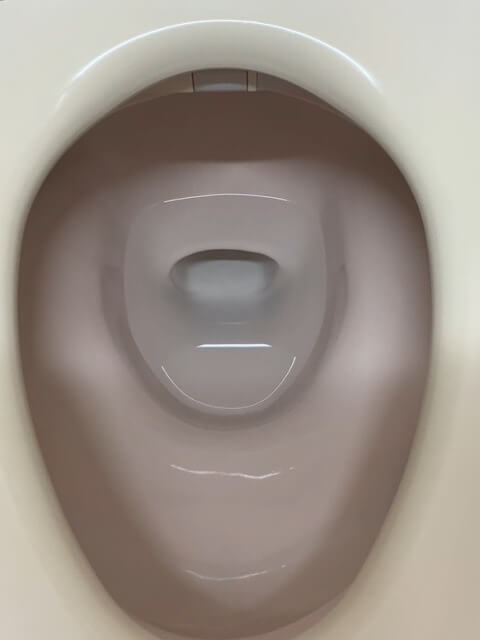

レバーハンドルを回して水が流れてくれば無事に修理完了です。
お疲れさまでした！
