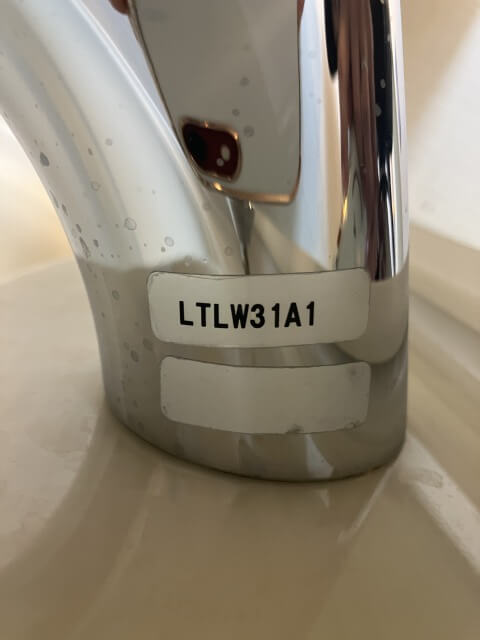

この記事ではTOTO製水栓LTLW31A1の水栓カートリッジの交換方法について解説しています。
今回の症状は「洗面の蛇口の先から水が漏れ出ています。レバーを真ん中にすると水が漏れる量が減るのですが水やお湯の位置にすると線状に漏れ出てきます。」とのことでした。
実際に伺ったお客様宅での作業風景と共に解説していきますので、似たような症状でお困りの方は是非最後までお読みいただき参考にしていただけますと幸いです。
それではまずは原因について調査していきましょう！
※修理方法を教えて欲しいというお電話が増えておりますが、電話は修理受付窓口に繋がりますので修理方法についてはお伝えしておりません。
※ご自身で修理が難しい場合はお近くの水道修理業者までご依頼ください。
目次
今回使用する工具及び材料
LTLW31A1の水栓カートリッジの交換作業をする前に以下の工具と材料を用意してください。
使用する工具
・ラジオペンチ
・モンキーレンチ（またはモーターレンチ）
・マイナスドライバー
使用する材料
・TOTOカートリッジTHY582N
TOTO製水栓LTLW31A1のカートリッジを交換する前に現場調査
まずは現場を調査して原因を特定します。

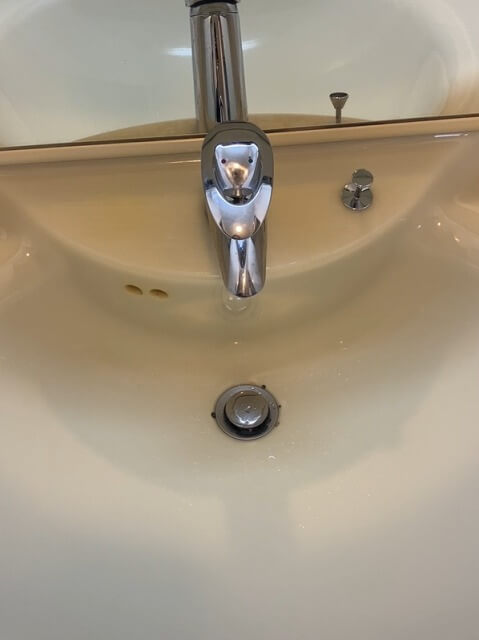

現場に到着後、洗面の蛇口を見せてもらいました。

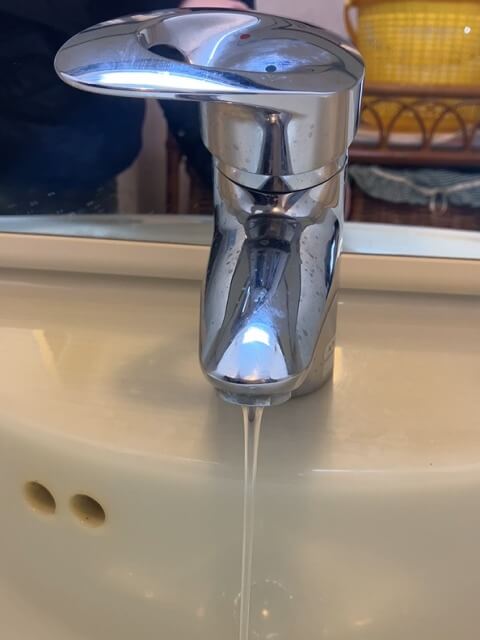

到着時はレバーが真ん中の位置にあり、ほぼ水漏れはありませんでしたが若干ぽたぽたと水が漏れ出ていました。
レバーを左右に動かすと線状に漏れ出てくるとのことでしたのでレバーを動かして確認してみます。

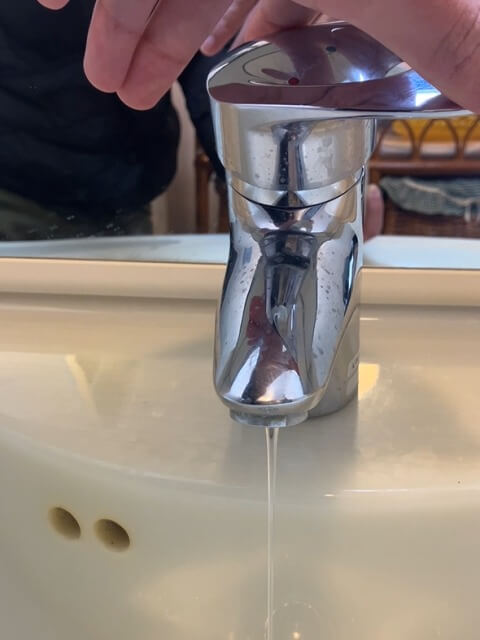

レバーを動かしてみると確かに線状に水が漏れ出てきました。
これは水栓内部にあるカートリッジが経年劣化して故障していることが原因ですのでカートリッジを交換すれば水漏れが解消されます。
それでは現場の確認ができましたので次項からTOTO製水栓LTLW31A1のカートリッジの交換方法について解説します！
今回の現場と同じような症状でお悩みの方は是非最後までお読みいただき参考にしていただけますと幸いです。
TOTO製水栓LTLW31A1のカートリッジの交換方法
それではLTLW31A1のカートリッジの交換方法について解説していきます。
まず、アングル止水栓を閉めて水を止めます。

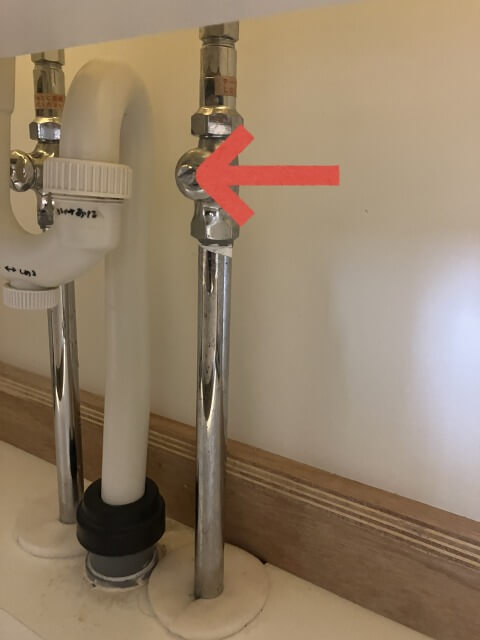

蛇口の真下（洗面化粧台の収納スペースの中）にアングル止水栓という洗面の蛇口のみ水を止める止水栓があります。
この止水栓の頭（上の画像の赤矢印の部分）にマイナスドライバーを挿して時計回りに回すと水が止まります。
アングル止水栓は2個ありますので、どちらも回して止水してください。
もし、固くて回らない場合やアングル止水栓が無い場合は水道メーターの横にあるバルブを閉めて家全体の水を止めてください。
水が止まったら水栓を分解していきます。

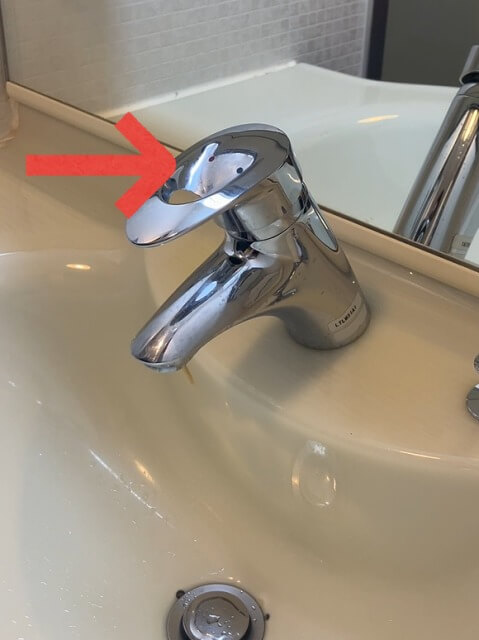

まずレバーを外します。
レバーは金具などで固定されていないので、レバーを手で握って上に引っ張るとレバーが外れます。
もしレバーが固くて外れない場合は若干左右に揺らしながら引っ張ってみてください。
左右に動かしすぎるとレバーが割れてしまう可能性がありますので、時間がかかってもいいので慎重に外してください。

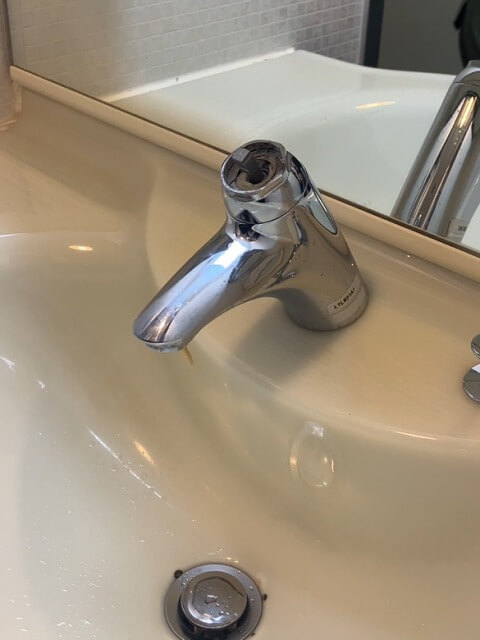

レバーが外れたら内部にある細かい部品を外していきます。
まず上の赤矢印の部分にある針金のような部品を取り出します。
この部品はカバーナットの溝にハマっているだけです。
ラジオペンチを使うと比較的簡単に取り出すことができます。

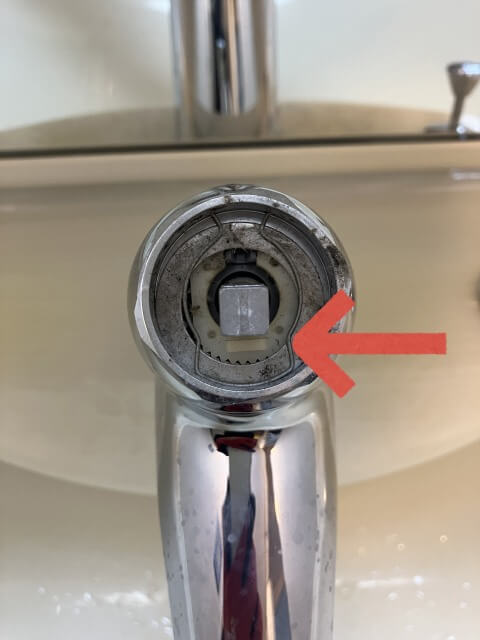

次に上の画像の赤矢印の部分の銀色の輪っかの部品を取り出します。
これは上の乗っているだけです。
指でも取り出せるとは思いますが、ラジオペンチを使うと簡単に取り出すことができます。

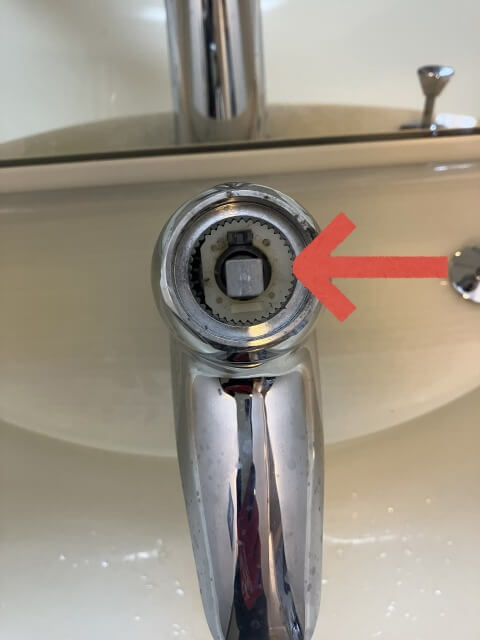

最後に上の画像の赤矢印の部分の白い部品を取り出します。
ここもハマっているだけですが、ラジオペンチを使って取り出します。
左側や下側のラジオペンチで掴めるところを掴んで取り出してください。
細かい部品を取り出したらカバーナットを外します。

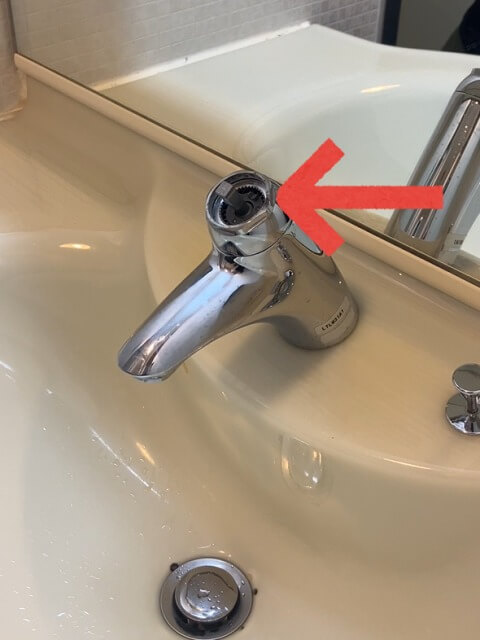

上の画像の赤矢印の部分がカバーナットになります。
この部分が六角形になっているのでモンキーレンチで挟んで反時計回りに回すとカバーナットが外れます。（片方の手で蛇口を持ちながら作業すると比較的カバーナットが外れやすいです）
モンキーレンチが大きく開かないものはここを挟めないことがありますので、その際はモーターレンチを使用してください。
※カバーナットが固くて外れない、蛇口が供回りする場合はゴム付きのプライヤーで蛇口を挟んで時計回りに押さえながら作業すると外れやすいです。
カバーナットが外れたら故障したカートリッジを取り出します。
上の画像の赤矢印の部分にマイナスドライバーを挿してぐりぐりと動かすとカートリッジが浮きます。
浮いたカートリッジを手で掴んで引き上げると取り外しができます。
カートリッジが固くて抜けない場合はラジオペンチを使うと抜けやすいです。

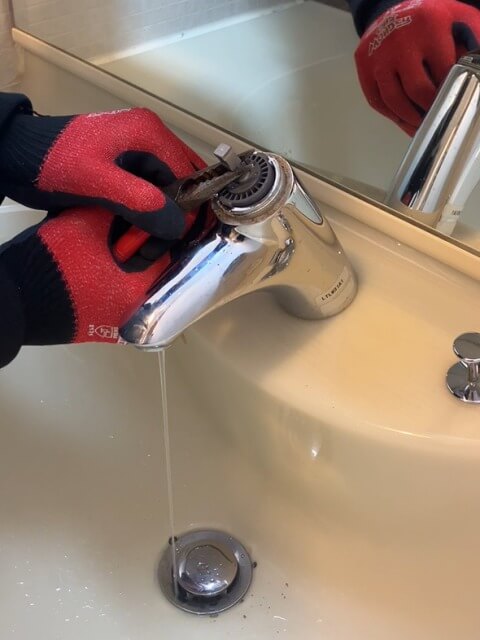

上の画像のようにカートリッジの上部をラジオペンチで横から掴んでてこの原理を使って抜きます。
カートリッジが抜けたら、アングル止水栓（2個とも）をほんの少し反時計回りに回して水を出します。
上の画像のように蛇口から少し溢れる程度通水したら水栓内部の汚れを水と一緒に出します。
汚れが残っていると水漏れが直らないことがありますので、可能な限り汚れを出してください。
汚れが出きったら再度止水栓を閉めて水を止めます。
水を止めたら新しいカートリッジを用意します。
今回使用する材料はTOTO製のTHY582Nです。
材料が用意できたら後は取り外しと逆の順番で取り付けていけば交換ができます。

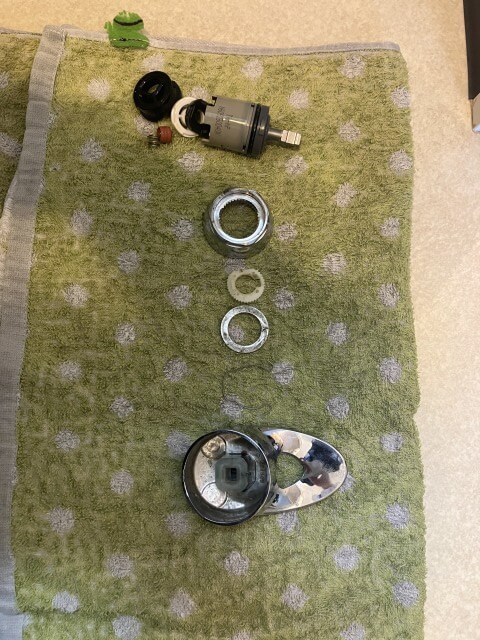

上の画像は外した部品になりますが、上から順番に取り付けていきます。
ただ少し注意点がありますのでそこだけ解説します。

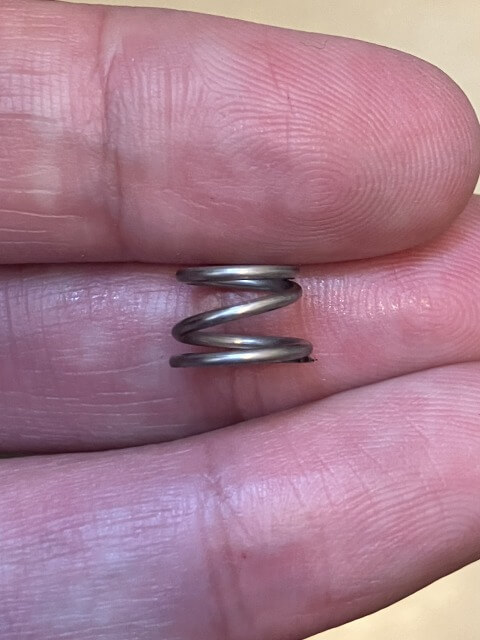

まず水栓内部の底に2つ丸い穴が開いていると思いますが、そこにバネを入れます。
バネは台形になっています。
直径が長い方が下になるように取り付けてください。

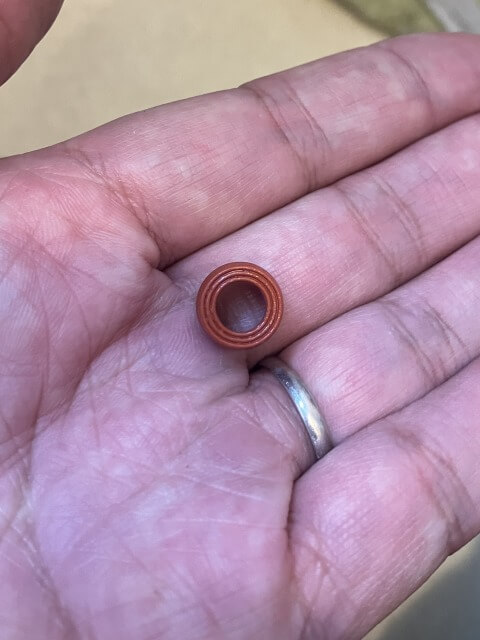

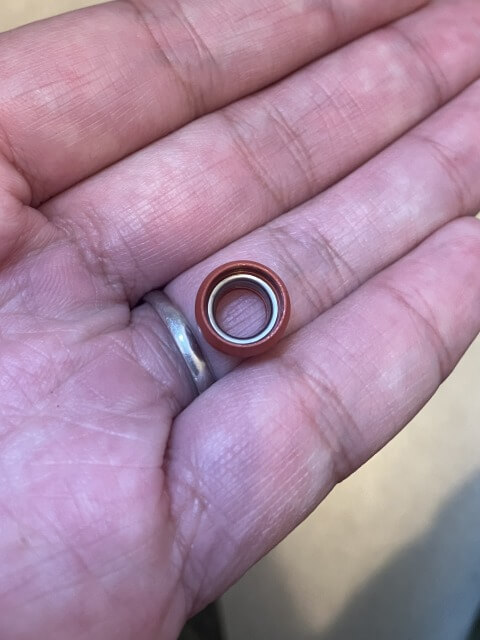

次にバネの上にゴムを乗せますが乗せる向きに注意してください。
ゴムの下面を見ると内部が若干くぼんでいます。
このゴムの下面にバネが入るように（ゴムの上面が上になるように）取り付けてください。
最後にカートリッジを取り付ける向きについてです。

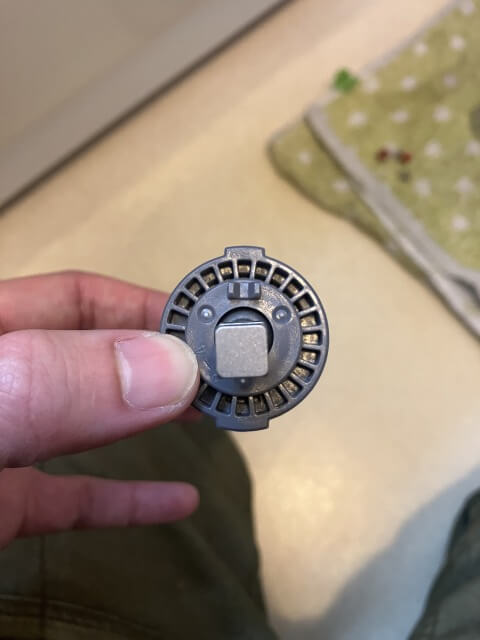

カートリッジを上の画像のように見ると上下に出っ張りがあります。
上の出っ張りが小さく、下の出っ張りが大きくなるように向きを合わせて取り付けてください。
以上が注意点になりますので、この部分を注意しながら取り付けてもらえれば大丈夫です。
もし、わかりにくい場合は用意したカートリッジに説明書が同封されていますのでそちらもご覧ください。

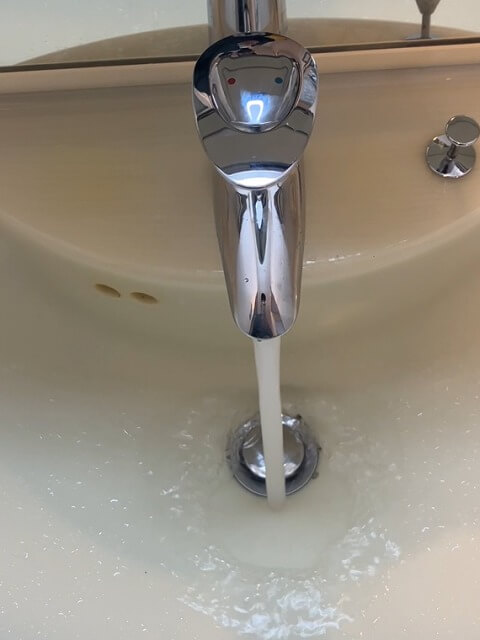

カートリッジの交換ができたらアングル止水栓を開けて通水します。
水が通ったことを確認したらレバーを下げて止水します。

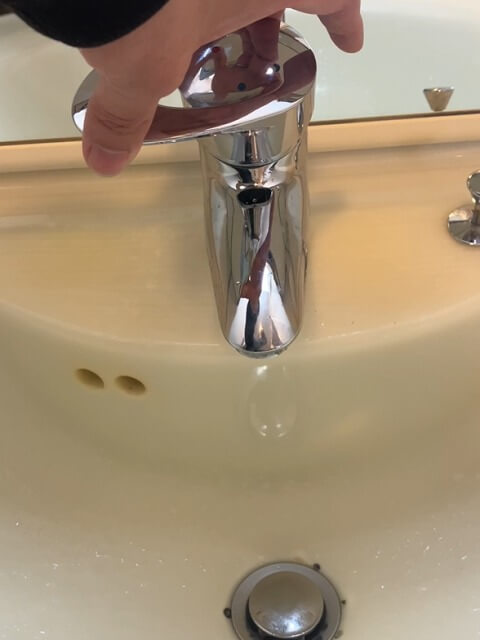

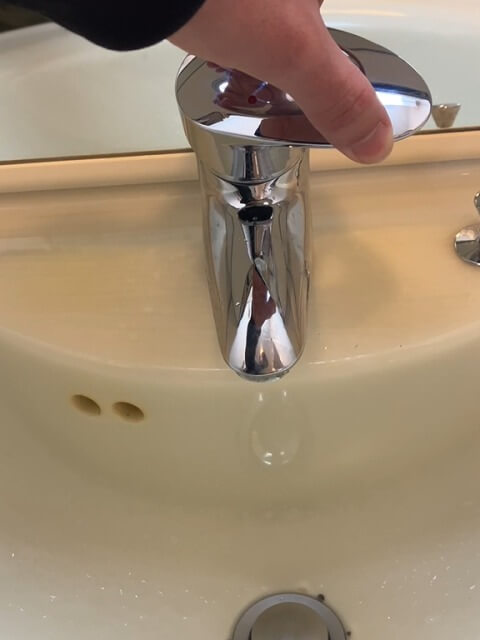

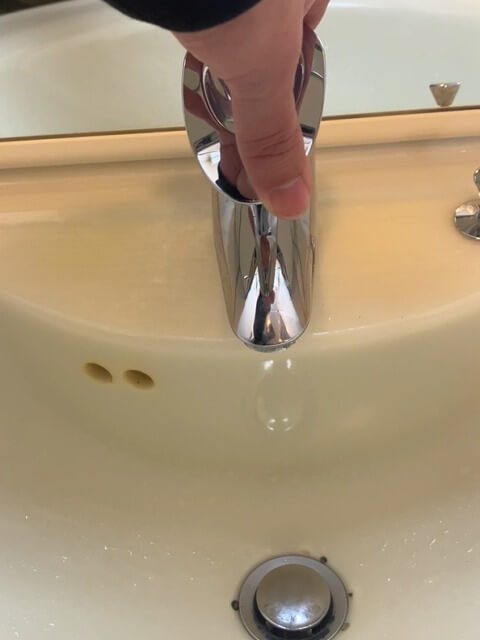

止水した状態でレバーをゆっくり左右に動かして漏れてくる部分が無いか確認します。
何度も左右に動かしても水が漏れてこなければ無事に修理完了です。
お疲れさまでした！
