この記事ではKVK製シングルレバー混合水栓KF334CNTK4の水栓カートリッジの交換方法について解説しています。
今回の症状は「洗面の蛇口のレバーを下げて水を止めても完全に止まりきらずに蛇口の先から線状に水が漏れています。」とのことでした。
実際に伺ったお客様宅での作業風景と共に解説していきますので、似たような症状でお困りの方は是非最後までお読みいただき参考にしていただけますと幸いです。
それではまずは原因について調査していきましょう！
※修理方法を教えて欲しいというお電話が増えておりますが、電話は修理受付窓口に繋がりますので修理方法についてはお伝えしておりません。
※ご自身で修理が難しい場合はお近くの水道修理業者までご依頼ください。
目次
今回使用する工具及び材料
KF334CNTK4の水栓カートリッジの交換作業をする前に以下の工具と材料を用意してください。
使用する工具
・千枚通し
・プラスドライバー
・モンキーレンチ
・プラスチックハンマー
使用する材料
・KVK水栓カートリッジPZKM110A

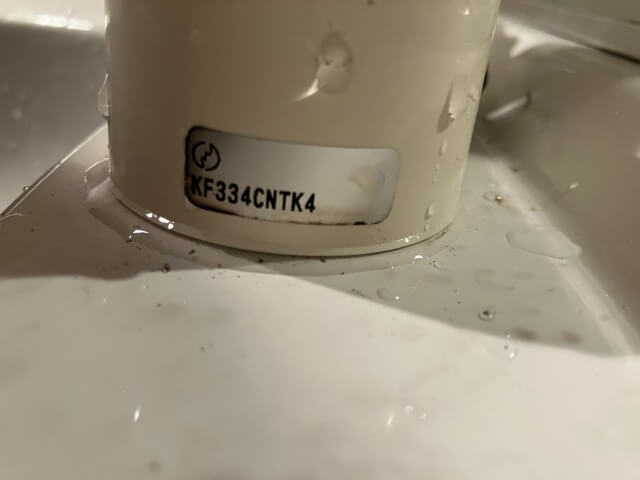

KVK製水栓KF334CNTK4のカートリッジを交換する前に現場調査
まずは現場を調査して原因を特定します。
この項と同じ症状、原因であることをしっかりと確認してから作業を始めてください。
それでは現場の調査していきます。

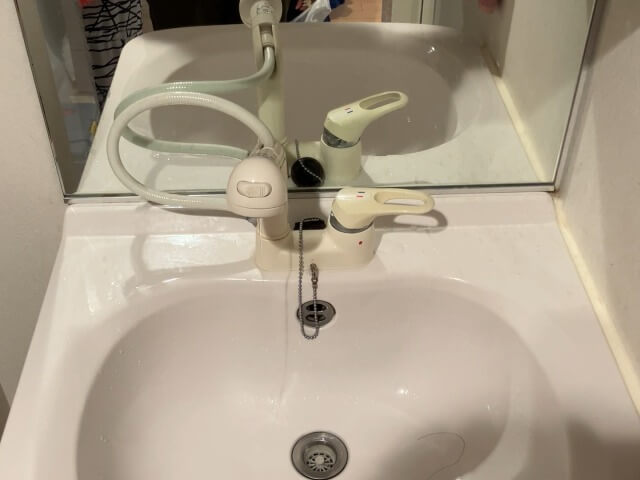

現場に到着後、洗面の蛇口を見せてもらいました。

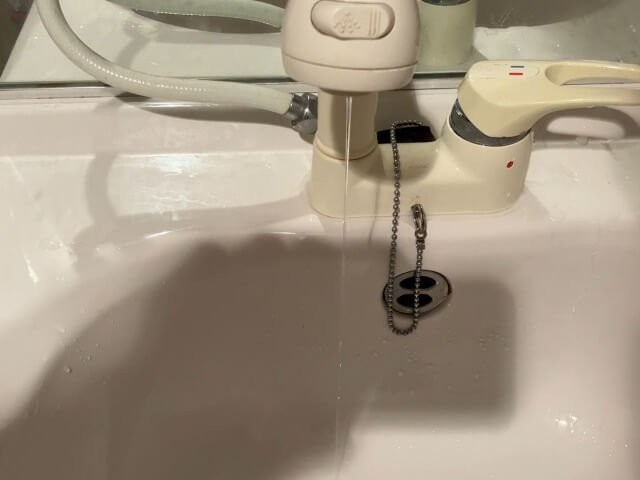

この水栓の先から水が漏れ続けているようですので確認します。
レバーは確かに下がりきっていますが、水が止まっていませんね。
この場合レバーを左右に動かしてみると止まるところがあったりするんですけど、今回の現場の水栓はレバーを左右に動かしても止まりませんでした。
まあレバーを左右に動かして水を止めたとしても一時しのぎですので、いつかは修理しないといけないので是非この記事を参考に修理してみてください！
今回の症状は水栓カートリッジと呼ばれる部品を交換すれば解消されます。
それでは次項からKVK製水栓KF334CNTK4のカートリッジ交換方法について解説していきます。
是非最後までお読みください！
KVK製水栓KF334CNTK4のカートリッジ交換方法
それではKVK製水栓KF334CNTK4のカートリッジ交換方法について解説していきます。

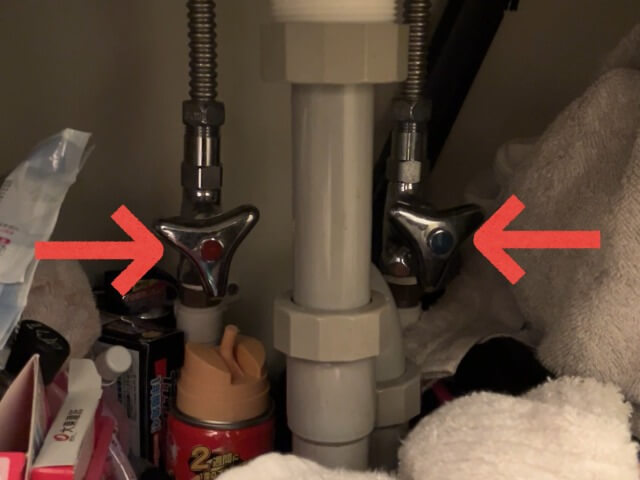

まずは洗面下にあるアングル止水栓を閉めて水を止めます。
赤矢印の部分がアングル止水栓になりますが、右が水、左がお湯の栓になります。
どちらも閉めてください。
もしアングル止水栓がない場合は水道メーター横にあるバルブを閉めて水を止めてください。
水が止まったら水栓を分解していきます。
まずは化粧カバーを外します。
レバーの裏側にあるへこみに千枚通しを挿して浮かしてください。
浮かしたら簡単に外れます。

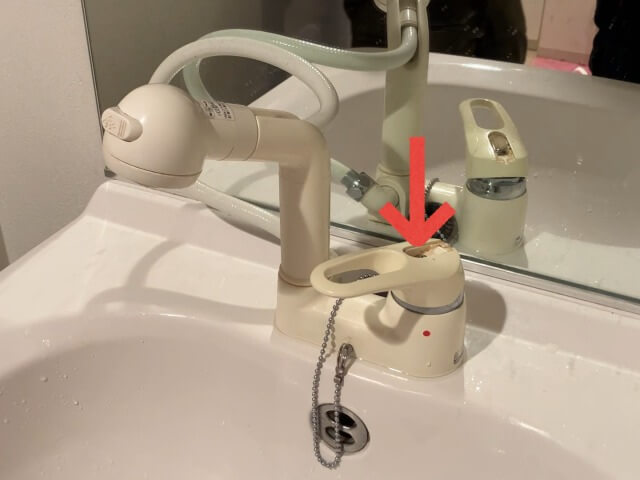

化粧カバーを外したらレバーを固定しているビスが見えるようになります。
ビスはプラスネジですので、プラスドライバーを使って外してください。
レバーを外したらカバーナットを外します。

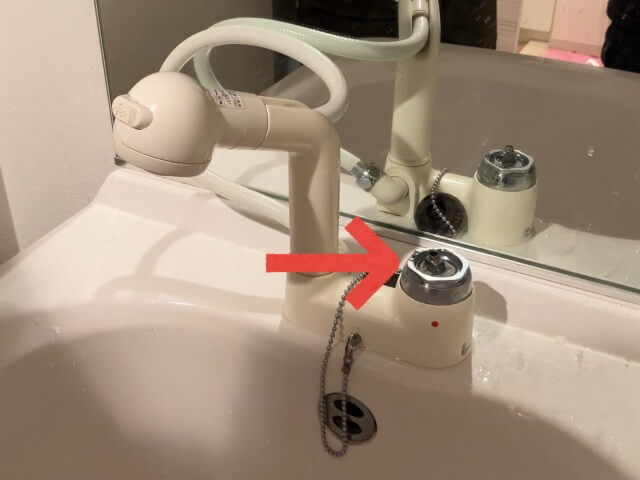

画像の赤矢印の部分がカバーナットになります。

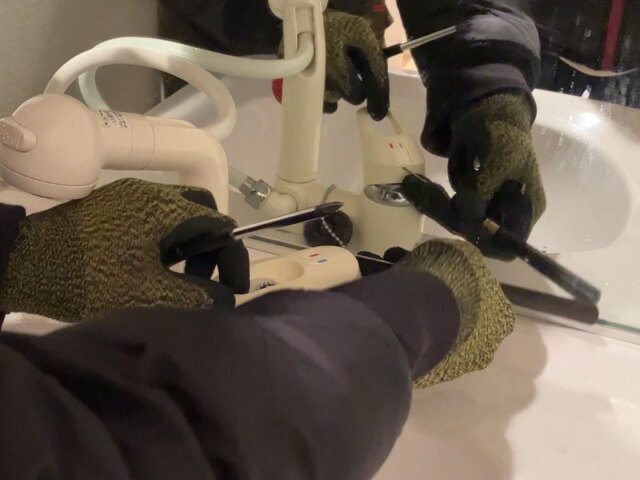

この六角の部分にモンキーレンチをはめて反時計回りに回して外します。
ただ、この部分は固着していて外れないことがよくあります。

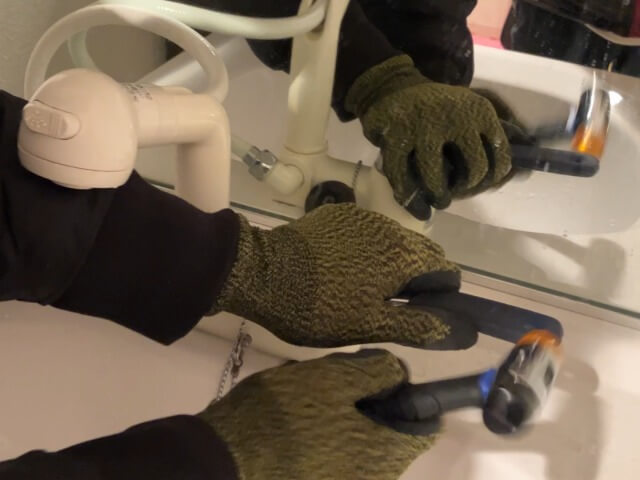

そんなときはプラスチックハンマーを使って衝撃を与えてください。
モンキーレンチを挟んだ状態でモンキーレンチの持ち手の部分をプラスチックハンマーでコツコツと叩いてください。
すぐには動かなくても何度もやっているとカバーナットが動くことがありますので根気よく叩いてください。
力強くやりすぎると破損の恐れがありますので、やりすぎ注意です。

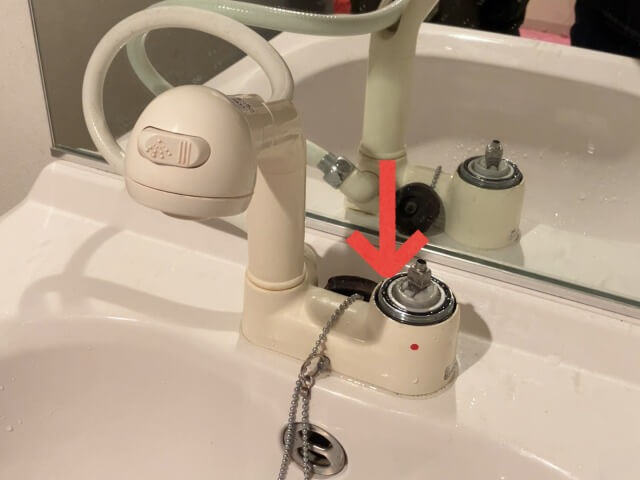

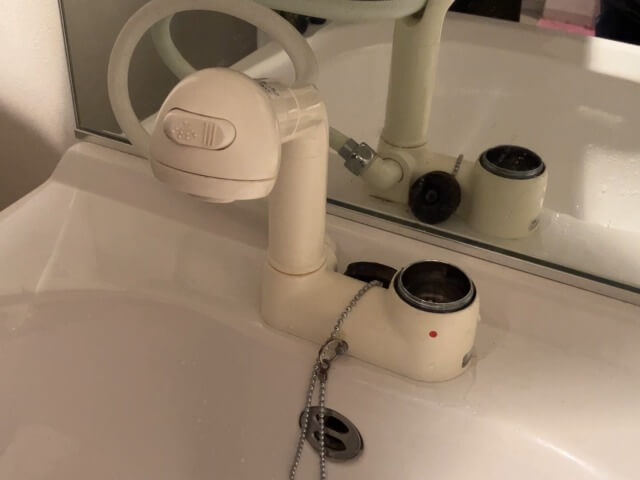

カバーナットが外れたら水栓カートリッジが見えるようになります。
カートリッジはまず周りにはまっているOリングを千枚通しで取り外してから抜きます。
Oリングがはまった状態でカートリッジを抜こうとしてもなかなか抜けないので、先にOリングを取ってからカートリッジを取り出してください。
カートリッジを取り外したら水栓内部に取り出しきれていない部品や汚れなどがないか確認してください。
あれば綺麗に取りきってください。

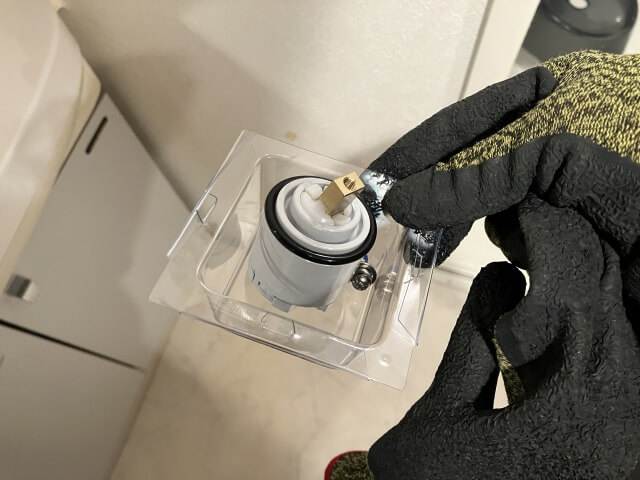

水栓内部を綺麗にしたら新しい水栓カートリッジを用意します。
今回使用するカートリッジはKVK製のPZKM110Aになります。

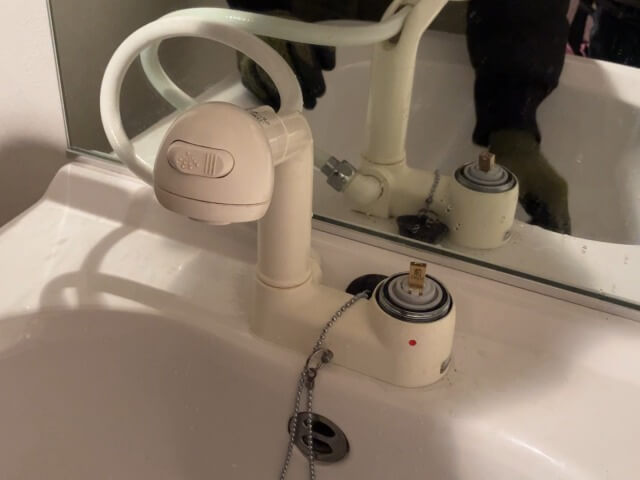

新しい水栓カートリッジを用意できたら取り外した順番と逆の順番で取り付けていきます。
新しいカートリッジを取り付けるときの注意点ですが、カートリッジを水栓本体に取り付けたときにOリングが浮いてくることがあります。
その状態のままでカバーナットを取り付けると水漏れしますので、浮いたOリングはしっかりと押し込んではめ込んでください。

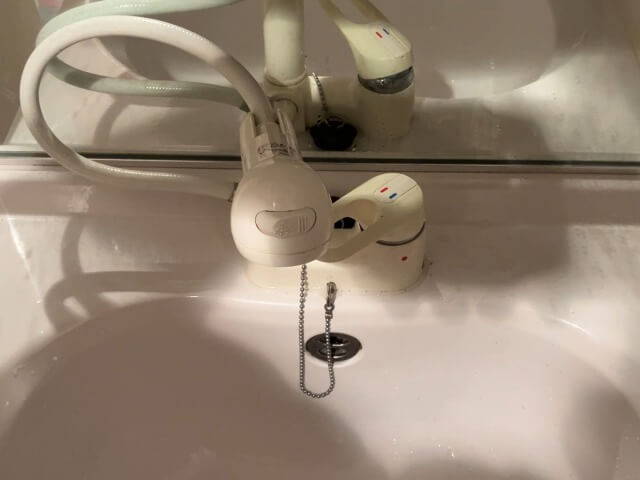

カートリッジの交換ができたらアングル止水栓を開けて通水します。

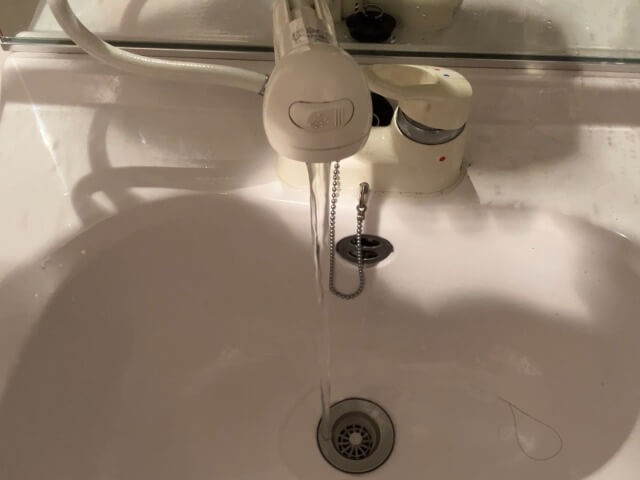

通水したらレバー上げて吐水します。
水、お湯共に吐水ができたらレバーを下げて止水します。

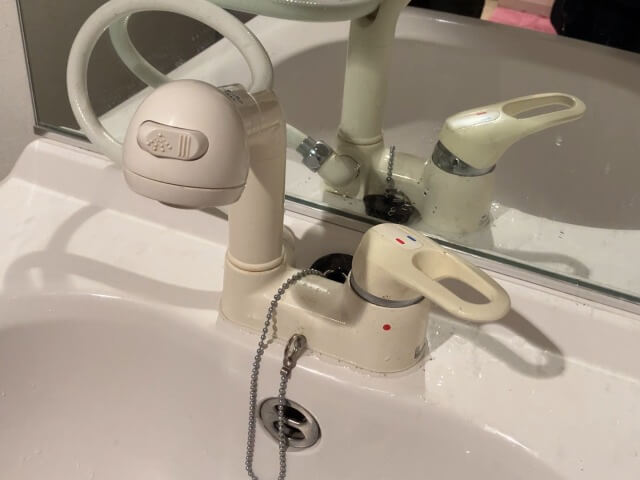

レバーを下げて水が漏れてこなくなっていれば無事に修理完了です。
お疲れさまでした！
